Quạt Hướng Trục Công Nghiệp

Quạt hướng trục công nghiệp là gì?

Trong các hệ thống thông gió tại nhà máy, nhà xưởng, kho hàng và nhiều công trình kỹ thuật, quạt hướng trục là một trong những dòng quạt được sử dụng phổ biến. Đặc điểm chính của thiết bị là dòng không khí được hút vào và đẩy ra theo phương gần như song song với trục quay của cánh quạt.

Nhờ cấu tạo tương đối gọn, khả năng tạo lưu lượng gió lớn và dễ bố trí trong nhiều hệ thống thông gió, quạt hướng trục công nghiệp có thể được sử dụng để hút khí nóng, trao đổi không khí, hỗ trợ giảm nhiệt trong khu vực sản xuất hoặc cấp thêm không khí từ bên ngoài vào công trình.

Tùy theo thiết kế, quạt hướng trục có thể lắp trực tiếp trên tường, đặt trong hệ thống đường ống hoặc kết hợp với các thiết bị thông gió khác.

Cấu tạo cơ bản của quạt hướng trục

Một chiếc quạt hướng trục thường được cấu thành từ nhiều bộ phận phối hợp với nhau để tạo ra dòng khí ổn định.

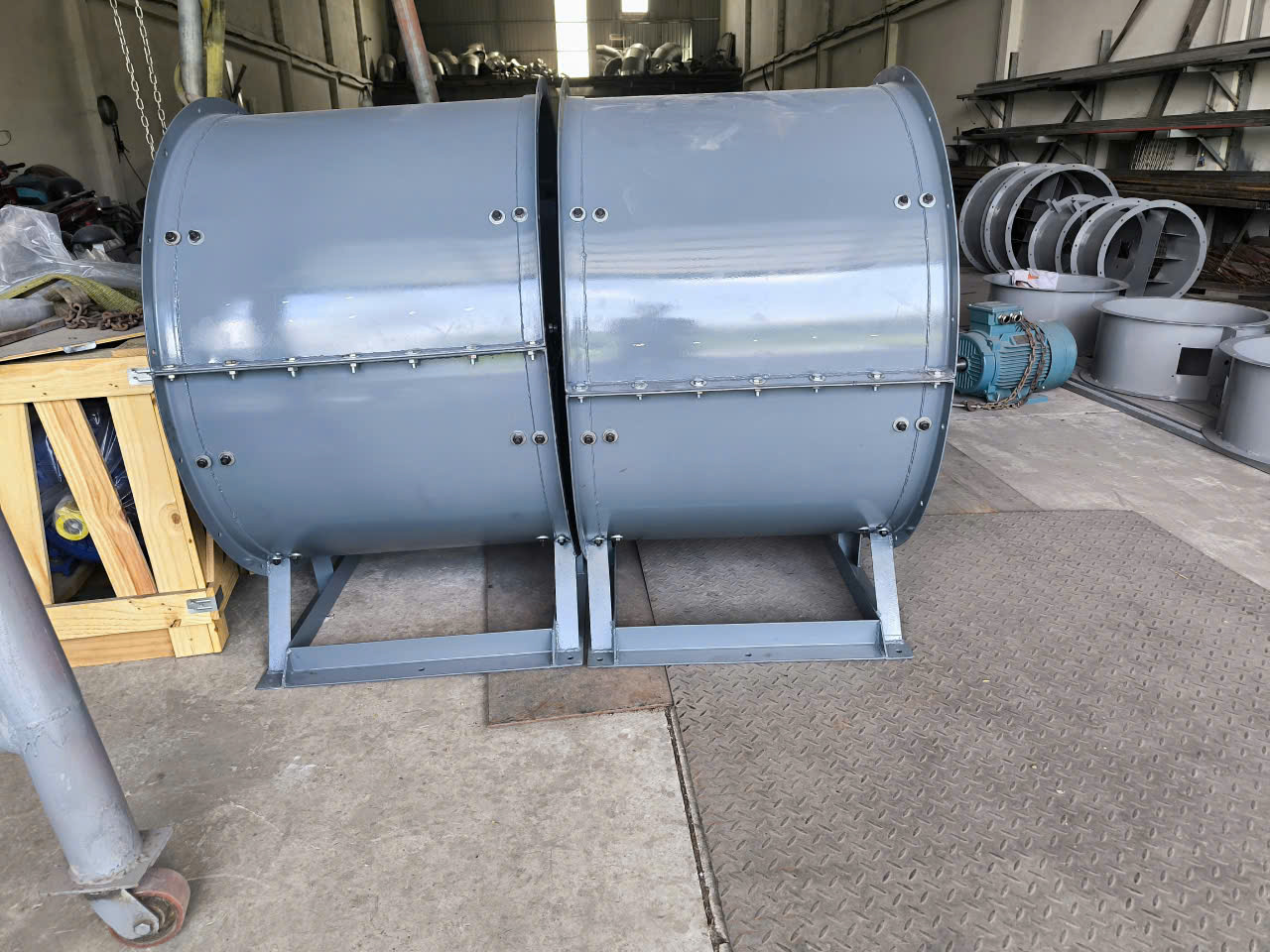

Vỏ quạt

Vỏ quạt có nhiệm vụ bao quanh cánh quạt và định hướng luồng không khí.

Trong môi trường công nghiệp, vỏ quạt hướng trục thường được chế tạo từ thép, thép sơn phủ bề mặt hoặc những loại vật liệu phù hợp với điều kiện sử dụng thực tế.

Hình dạng vỏ thường có dạng tròn hoặc dạng ống để dòng khí di chuyển theo hướng trục của quạt.

Cánh quạt

Cánh là bộ phận trực tiếp tạo ra luồng không khí.

Số lượng, góc nghiêng, đường kính và hình dạng cánh sẽ ảnh hưởng đến lưu lượng gió, tốc độ gió cũng như áp suất mà quạt hướng trục công nghiệp có thể tạo ra.

Cánh cần được thiết kế cân đối để hạn chế rung động khi thiết bị vận hành ở tốc độ cao.

Động cơ

Động cơ tạo chuyển động quay cho hệ thống cánh quạt.

Công suất động cơ được lựa chọn dựa trên đường kính cánh, lưu lượng gió yêu cầu, áp suất hệ thống và điều kiện vận hành.

Ở từng dòng quạt công nghiệp, động cơ có thể được bố trí trực tiếp hoặc truyền động thông qua dây đai.

Trục và ổ đỡ

Trục kết nối động cơ với cánh quạt, giúp truyền chuyển động quay.

Ổ đỡ hỗ trợ giữ trục hoạt động ổn định, hạn chế độ lệch và giảm ma sát trong quá trình vận hành.

Khung và bộ phận bảo vệ

Một số mẫu quạt hướng trục được trang bị khung đỡ, lưới bảo vệ hoặc chân đế.

Những chi tiết này giúp thuận tiện hơn trong quá trình lắp đặt và hạn chế vật thể lớn tiếp xúc trực tiếp với cánh quạt.

Nguyên lý hoạt động của quạt hướng trục

Nguyên lý của quạt hướng trục tương đối dễ hiểu.

Khi động cơ hoạt động, cánh quạt bắt đầu quay. Hình dạng và góc nghiêng của cánh tạo ra sự chênh lệch áp suất giữa hai phía của quạt.

Không khí phía trước được hút vào, đi qua vùng cánh quay rồi được đẩy về phía sau.

Điểm đặc trưng là hướng di chuyển của luồng khí gần như song song với trục quay.

Nhờ nguyên lý này, quạt hút hướng trục phù hợp với những khu vực cần vận chuyển lượng không khí tương đối lớn trong khoảng không gian hoặc hệ thống đường gió phù hợp.

Các loại quạt hướng trục công nghiệp thường gặp

Trên thực tế có nhiều cách thiết kế quạt hướng trục công nghiệp, tùy thuộc vào vị trí lắp đặt và mục đích sử dụng.

Quạt hướng trục trực tiếp

Đây là dạng động cơ kết nối trực tiếp với cánh quạt.

Cấu tạo tương đối gọn, số lượng bộ phận truyền động không nhiều nên phù hợp với nhiều hệ thống thông gió thông thường.

Loại quạt hướng trục này thường được bố trí tại nhà xưởng, khu vực sản xuất hoặc hệ thống thông gió cần thiết kế gọn.

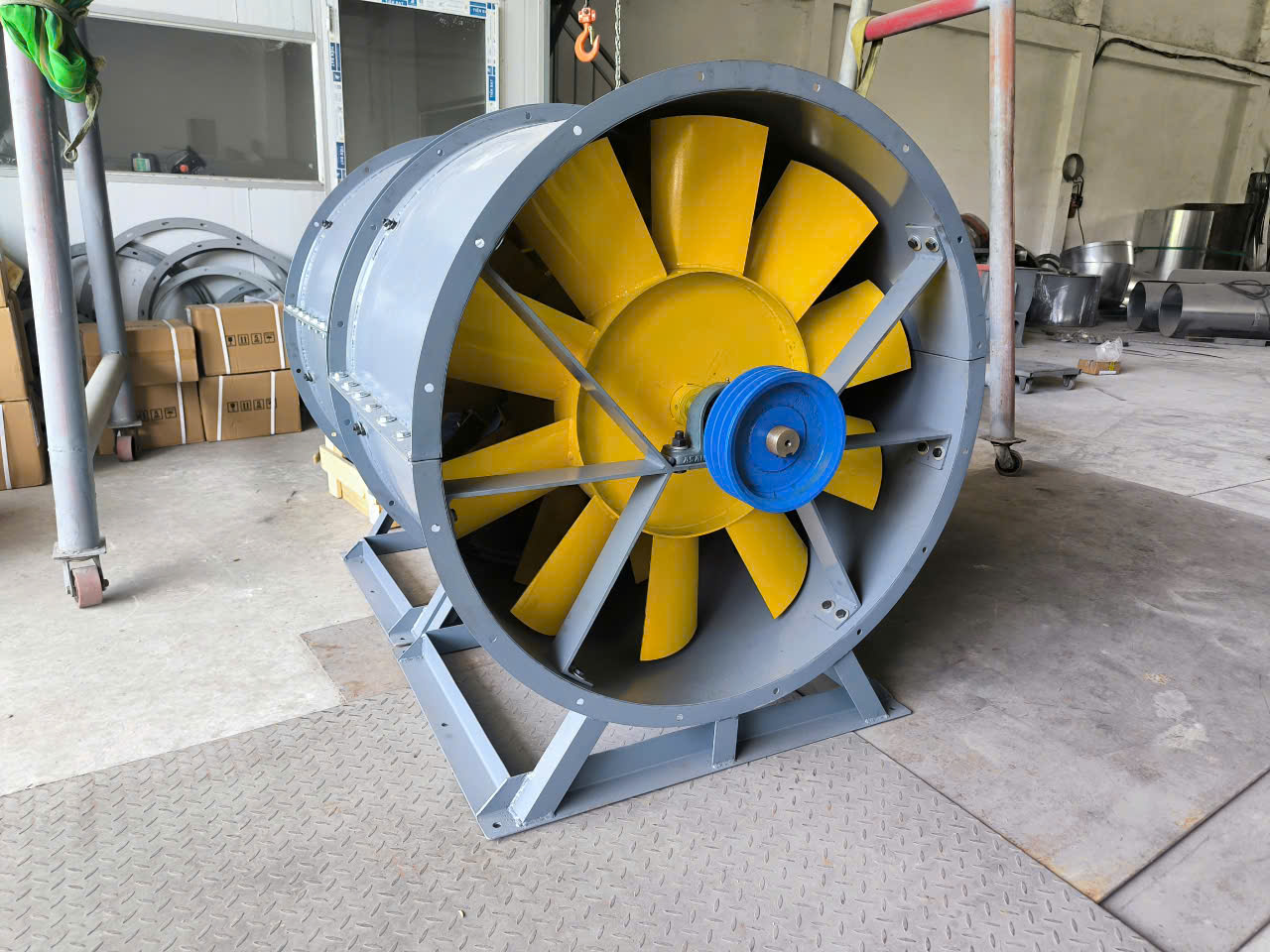

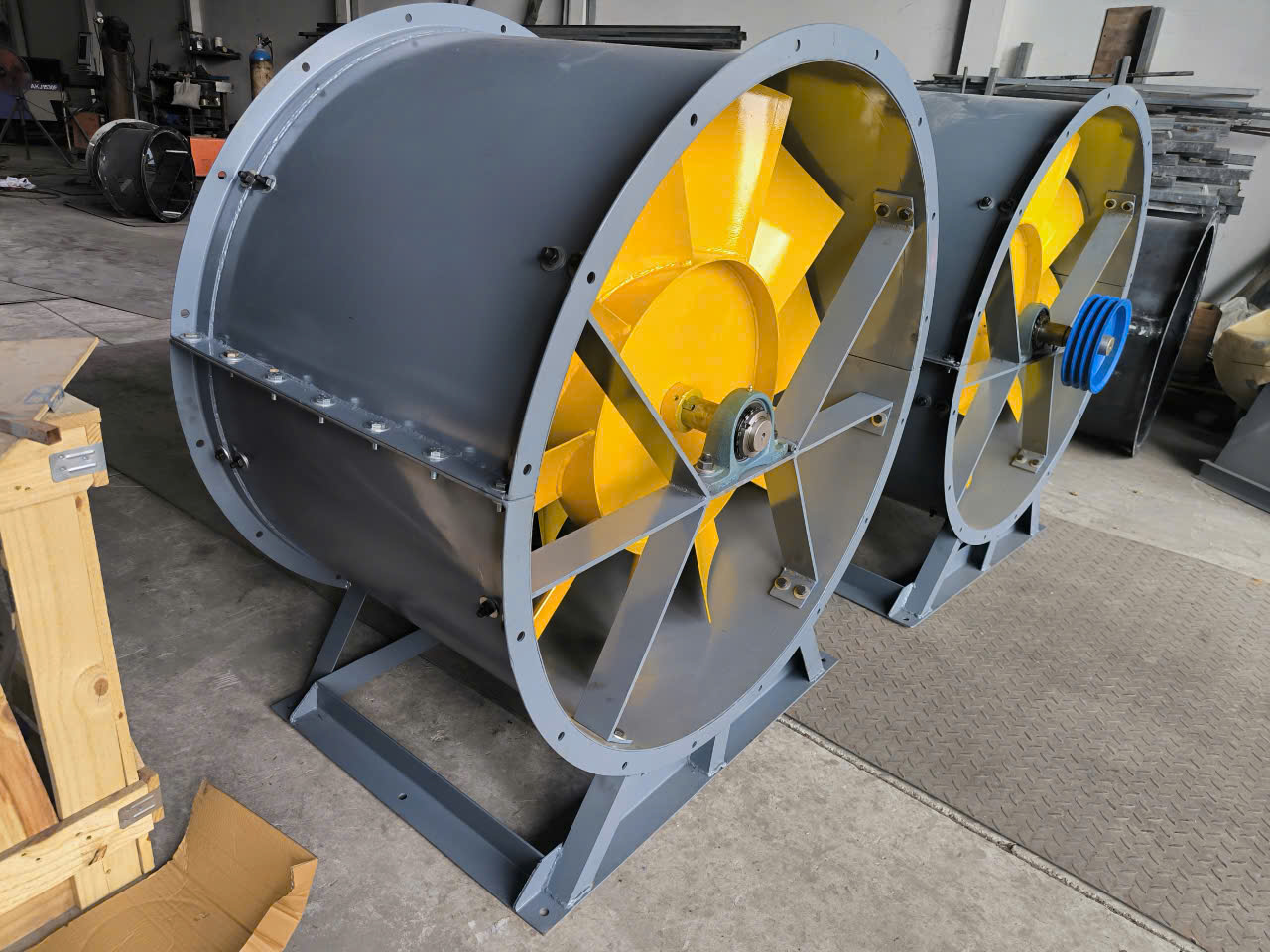

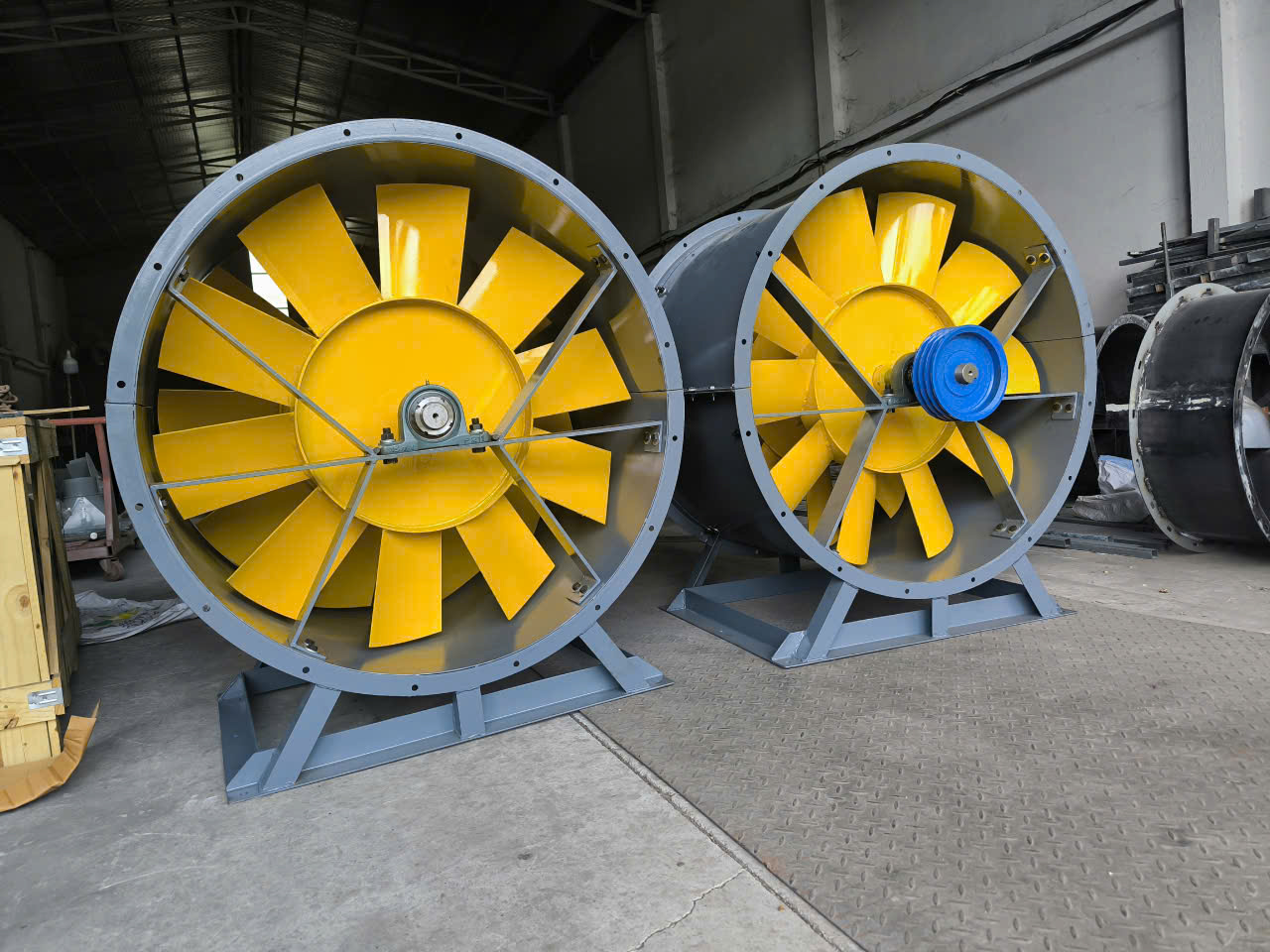

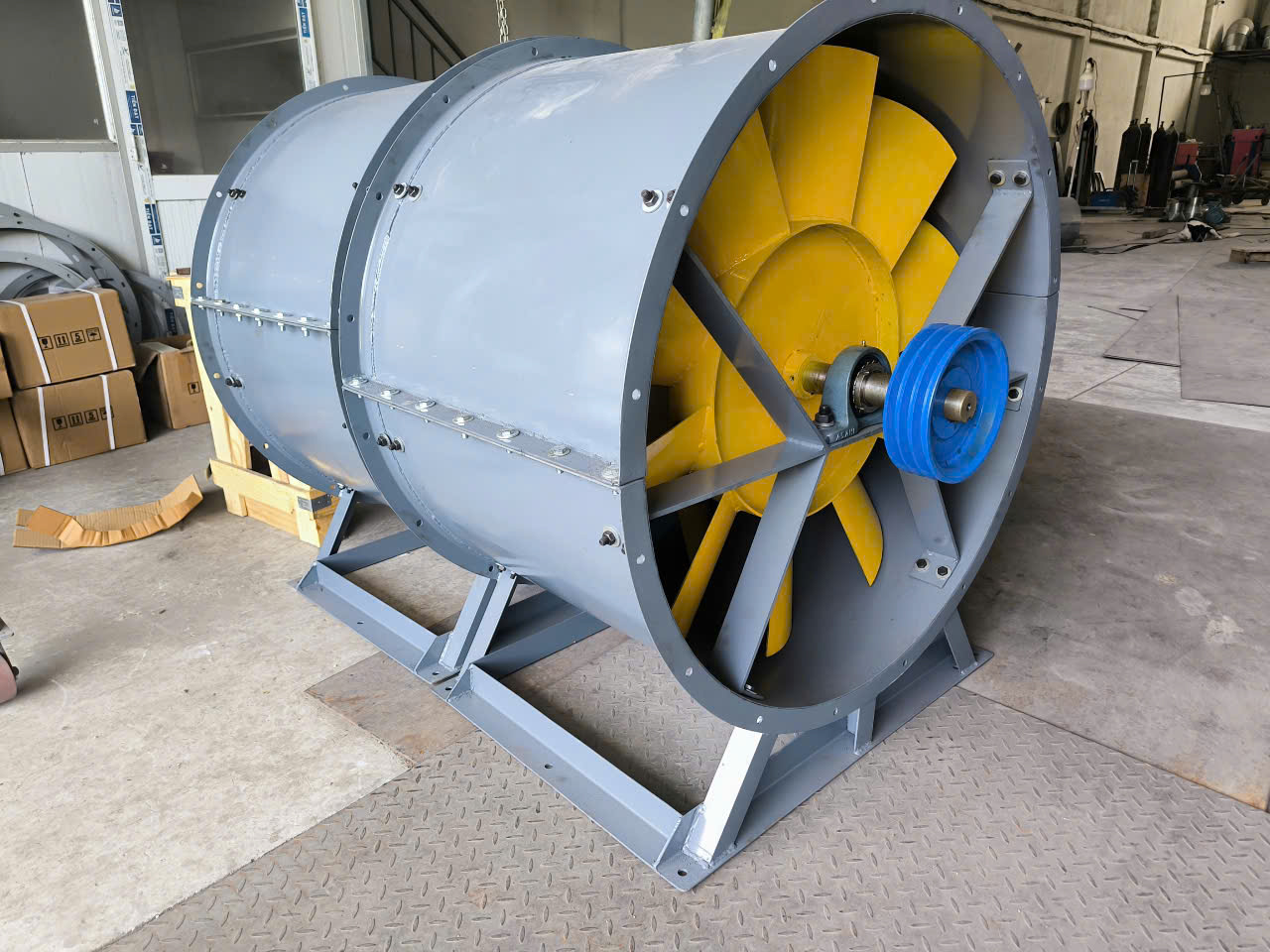

Quạt hướng trục truyền động gián tiếp

Ở dòng này, động cơ truyền chuyển động tới cánh thông qua dây đai và puly.

Cách bố trí này cho phép động cơ nằm cách xa vùng luồng khí chính hơn.

Tùy điều kiện sử dụng, quạt hướng trục truyền động gián tiếp có thể được lựa chọn cho những hệ thống có yêu cầu bố trí động cơ riêng biệt.

Quạt hướng trục gắn tường

Đây là dạng quạt thông gió hướng trục được lắp trên tường của nhà xưởng, nhà kho hoặc khu sản xuất.

Thiết bị thường có nhiệm vụ đưa không khí nóng, khí tù hoặc không khí bên trong ra ngoài, đồng thời tạo điều kiện để không khí mới đi vào khu vực làm việc.

Quạt hướng trục nối ống

Dòng quạt này được lắp bên trong hoặc kết nối trực tiếp với đường ống thông gió.

Không khí được hút từ một khu vực rồi vận chuyển thông qua hệ thống ống tới vị trí xả.

Quạt hướng trục nối ống thường xuất hiện trong các hệ thống thông gió công nghiệp có thiết kế đường dẫn khí tương đối rõ ràng.

Quạt hướng trục được sử dụng để làm gì?

Ứng dụng của quạt hướng trục khá đa dạng trong môi trường công nghiệp.

Thông gió nhà xưởng

Trong những nhà xưởng có nhiều máy móc hoạt động liên tục, nhiệt lượng có thể tích tụ trong khu vực sản xuất.

Quạt thông gió nhà xưởng giúp tăng khả năng trao đổi không khí giữa bên trong và bên ngoài.

Việc bố trí quạt phù hợp có thể hỗ trợ giảm tình trạng không khí nóng bị giữ lâu trong không gian kín.

Hút khí nóng

Nhiều khu vực sản xuất phát sinh nhiệt từ máy móc, thiết bị điện hoặc quá trình gia công.

Quạt hút hướng trục có thể được bố trí tại các vị trí thích hợp để hỗ trợ đưa khí nóng ra khỏi khu vực cần thông gió.

Cấp không khí vào nhà xưởng

Ngoài nhiệm vụ hút khí, quạt hướng trục còn có thể được sử dụng để cấp không khí từ bên ngoài vào bên trong.

Khi thiết kế hệ thống thông gió, việc kết hợp giữa quạt cấp và quạt hút giúp tạo hướng lưu chuyển không khí rõ ràng hơn.

Thông gió kho hàng

Kho hàng lớn, kho vật tư hoặc khu vực lưu trữ kín thường cần có sự lưu thông không khí.

Quạt hướng trục công nghiệp có thể được bố trí tại tường, mái hoặc đường ống để hỗ trợ trao đổi không khí trong khu vực kho.

Ứng dụng trong hệ thống đường ống

Một số hệ thống cần vận chuyển không khí từ khu vực này tới khu vực khác thông qua đường ống.

Khi đó, quạt hướng trục có thể được tích hợp vào tuyến ống nhằm tạo dòng khí di chuyển theo hướng thiết kế.

Ưu điểm của quạt hướng trục công nghiệp

Tạo lưu lượng gió lớn

Một trong những đặc điểm nổi bật của quạt hướng trục là khả năng vận chuyển một lượng không khí tương đối lớn.

Vì vậy thiết bị phù hợp với các khu vực rộng cần trao đổi không khí thường xuyên.

Thiết kế gọn

So với một số hệ thống quạt có kết cấu phức tạp, nhiều mẫu quạt hướng trục công nghiệp có thiết kế tương đối đơn giản và dễ bố trí.

Điều này giúp thiết bị có thể lắp trên tường, trong đường ống hoặc tại nhiều vị trí khác nhau.

Có nhiều kích thước

Tùy từng công trình, người sử dụng có thể lựa chọn đường kính quạt khác nhau.

Kích thước quạt hướng trục cần được tính toán dựa trên diện tích không gian, lượng khí cần trao đổi và yêu cầu lưu lượng thực tế.

Ứng dụng linh hoạt

Thiết bị có thể được sử dụng cho nhà máy, nhà kho, xưởng cơ khí, khu sản xuất và nhiều hệ thống thông gió kỹ thuật khác.

Các thông số cần quan tâm khi lựa chọn quạt hướng trục

Không nên chỉ lựa chọn quạt hướng trục dựa vào kích thước bên ngoài. Một hệ thống phù hợp cần xem xét nhiều thông số kỹ thuật.

Lưu lượng gió

Lưu lượng thể hiện lượng không khí mà quạt có thể vận chuyển trong một khoảng thời gian.

Không gian càng lớn hoặc nhu cầu trao đổi không khí càng cao thì lưu lượng cần thiết thường càng lớn.

Áp suất

Áp suất quạt đặc biệt quan trọng đối với hệ thống có đường ống.

Đường ống càng dài, nhiều co nối hoặc có các thiết bị cản khí thì tổn thất áp suất càng đáng kể.

Do đó việc lựa chọn quạt hướng trục phải được tính toán dựa trên toàn bộ hệ thống chứ không chỉ dựa vào lưu lượng.

Công suất động cơ

Công suất động cơ cần tương thích với kích thước cánh và yêu cầu vận hành của thiết bị.

Chọn công suất quá thấp có thể khiến quạt không đáp ứng được lưu lượng thiết kế, trong khi lựa chọn quá lớn nhưng không cần thiết có thể làm tăng chi phí vận hành.

Đường kính cánh

Đường kính là một trong những thông số cơ bản của quạt hướng trục công nghiệp.

Đường kính cánh có liên quan trực tiếp đến kích thước quạt, lưu lượng và vị trí lắp đặt.

Tốc độ quay

Tốc độ quay ảnh hưởng đến lượng gió và độ ồn của thiết bị.

Khi lựa chọn cần cân đối giữa yêu cầu lưu lượng và điều kiện làm việc thực tế.

Cách lựa chọn quạt hướng trục phù hợp với nhà xưởng

Trước khi lựa chọn quạt hướng trục, doanh nghiệp nên xác định rõ diện tích và thể tích không gian cần thông gió.

Tiếp theo cần xác định mục đích sử dụng là hút khí nóng, cấp khí, thông gió tổng thể hay vận chuyển khí trong đường ống.

Nếu thiết bị được lắp trong đường ống, cần tính đến chiều dài ống, đường kính ống, số lượng co nối và những vị trí có thể gây tổn thất áp suất.

Ngoài ra, môi trường sử dụng cũng cần được xem xét.

Một xưởng gia công kim loại, kho hàng hay khu vực sản xuất có nhiệt độ cao sẽ có yêu cầu khác nhau về vật liệu, công suất và cách bố trí quạt hướng trục.

Vị trí lắp đặt quạt hướng trục trong nhà xưởng

Vị trí lắp đặt ảnh hưởng trực tiếp đến hiệu quả lưu thông không khí.

Đối với mục đích hút khí nóng, quạt thường được cân nhắc bố trí tại khu vực tích tụ nhiệt hoặc vị trí thuận lợi để đưa khí ra ngoài.

Nếu sử dụng để cấp khí, cần bố trí cửa lấy khí và hướng dòng khí sao cho không khí mới có thể lan tỏa vào khu vực cần thông gió.

Trong một nhà xưởng lớn, thay vì chỉ sử dụng một chiếc quạt hướng trục công suất lớn, có thể cần bố trí nhiều quạt tại các khu vực khác nhau tùy theo mặt bằng và yêu cầu trao đổi khí.

Khi nào nhà xưởng nên sử dụng quạt hướng trục?

Doanh nghiệp có thể xem xét sử dụng quạt hướng trục khi khu vực sản xuất xuất hiện những tình trạng như:

• Không khí bên trong lưu thông chậm.
• Nhiệt lượng tích tụ nhiều trong giờ sản xuất.
• Không gian có nhiều máy móc hoạt động.
• Kho hàng tương đối kín.
• Cần hút khí từ khu vực sản xuất ra bên ngoài.
• Cần cấp thêm không khí từ bên ngoài.
• Hệ thống đường ống cần thiết bị hỗ trợ vận chuyển khí.
• Nhà xưởng cần tăng khả năng trao đổi không khí.

Tuy nhiên, số lượng và công suất quạt cần dựa trên tính toán cụ thể của từng công trình.

Bảo dưỡng quạt hướng trục trong quá trình sử dụng

Sau một thời gian hoạt động, bụi có thể bám trên cánh, lưới bảo vệ và các bộ phận của quạt.

Việc kiểm tra định kỳ giúp phát hiện sớm những hiện tượng bất thường như rung, tiếng động lạ hoặc cánh bị mất cân bằng.

Đối với quạt hướng trục sử dụng truyền động dây đai, cần kiểm tra tình trạng dây đai và puly.

Đối với dòng truyền động trực tiếp, cần theo dõi động cơ, kết nối điện và độ ổn định của trục quay.

Ngoài ra nên vệ sinh cánh quạt khi có lượng bụi bám lớn vì bụi tích tụ không đều có thể ảnh hưởng tới độ cân bằng khi cánh quay.

Quạt hướng trục và vai trò trong hệ thống thông gió công nghiệp

Trong một hệ thống thông gió hoàn chỉnh, quạt hướng trục chỉ là một trong những thành phần tạo luồng khí.

Hiệu quả của hệ thống còn liên quan đến cửa lấy gió, cửa xả, đường ống, vị trí quạt và cách bố trí dòng không khí.

Do đó, khi sử dụng quạt hướng trục công nghiệp cho những nhà xưởng có diện tích lớn, cần xem xét toàn bộ mặt bằng thay vì lựa chọn thiết bị riêng lẻ.

Việc tính toán phù hợp sẽ giúp luồng khí di chuyển theo hướng cần thiết và hạn chế những khu vực không khí khó lưu thông.

Quạt hướng trục công nghiệp Hòa Phát

CÔNG TY TNHH SX – TM QUẠT CÔNG NGHIỆP HÒA PHÁT hoạt động trong lĩnh vực quạt công nghiệp phục vụ nhu cầu thông gió và lưu chuyển không khí tại các công trình sản xuất.

Tùy theo diện tích nhà xưởng, yêu cầu lưu lượng, vị trí lắp đặt và hệ thống đường ống, khách hàng có thể lựa chọn quạt hướng trục với kích thước và thông số phù hợp.

Khi cần lựa chọn thiết bị, doanh nghiệp nên cung cấp các thông tin như diện tích nhà xưởng, chiều cao công trình, vị trí dự kiến lắp quạt, mục đích hút hay cấp khí và đặc điểm hệ thống đường ống để thuận tiện hơn trong quá trình xác định cấu hình thiết bị.

Câu hỏi thường gặp về quạt hướng trục

Quạt hướng trục có dùng để thông gió nhà xưởng được không?

Có. Quạt hướng trục thường được sử dụng trong các hệ thống hút và cấp không khí cho nhà xưởng, kho hàng và khu vực sản xuất.

Quạt hướng trục có thể nối với đường ống không?

Có những dòng quạt hướng trục nối ống được thiết kế để tích hợp vào hệ thống đường ống thông gió.

Nên chọn quạt hướng trục theo diện tích hay lưu lượng?

Diện tích chỉ là một trong các yếu tố tham khảo. Việc lựa chọn nên dựa trên thể tích không gian, số lần trao đổi khí, lưu lượng cần thiết và tổn thất áp suất của hệ thống.

Quạt hướng trục trực tiếp và gián tiếp khác nhau như thế nào?

Dòng trực tiếp có động cơ kết nối trực tiếp với cánh. Dòng gián tiếp sử dụng hệ thống truyền động như dây đai và puly để truyền chuyển động.

Quạt hướng trục có thể dùng để hút khí nóng không?

Có. Quạt hút hướng trục thường được bố trí tại các khu vực phát sinh hoặc tích tụ nhiệt để hỗ trợ đưa không khí nóng ra ngoài.

Quạt hướng trục có nhiều kích thước không?

Có. Kích thước quạt có thể thay đổi theo thiết kế, đường kính cánh, lưu lượng và mục đích sử dụng.

Nhà xưởng lớn cần bao nhiêu quạt hướng trục?

Số lượng quạt phụ thuộc vào thể tích nhà xưởng, lưu lượng mỗi quạt, số lần trao đổi không khí cần thiết và cách bố trí mặt bằng.

Có cần vệ sinh quạt hướng trục định kỳ không?

Có. Việc vệ sinh và kiểm tra cánh, động cơ, trục, dây đai và các điểm liên kết giúp thiết bị duy trì trạng thái vận hành ổn định.

Liên hệ quạt công nghiệp Hòa Phát

Khách hàng có nhu cầu tìm hiểu quạt hướng trục, quạt hướng trục công nghiệp, quạt thông gió hoặc các giải pháp quạt sử dụng trong nhà xưởng có thể liên hệ:

CÔNG TY TNHH SX – TM QUẠT CÔNG NGHIỆP HÒA PHÁT

Địa chỉ: 112/26 Kp. Bình Quới A, P. Thuận Giao, Hồ Chí Minh, Việt Nam

Điện thoại: 0963 781 698

Việc lựa chọn đúng quạt hướng trục cần dựa trên lưu lượng, áp suất, kích thước không gian và điều kiện lắp đặt thực tế. Xác định đúng các thông số ngay từ đầu sẽ giúp hệ thống thông gió phù hợp hơn với đặc điểm hoạt động của từng nhà xưởng
