Buồng phun sơn công nghiệp

Buồng phun sơn công nghiệp trong dây chuyền hoàn thiện sản phẩm

Buồng phun sơn công nghiệp là khu vực được thiết kế để thực hiện thao tác phun phủ trong không gian có tổ chức dòng khí và thu gom sương sơn phát sinh. Thiết bị giúp bố trí công đoạn sơn thành một vị trí riêng trong nhà máy, thuận tiện cho việc đưa phôi vào, thao tác và chuyển sản phẩm sang công đoạn tiếp theo.

Với doanh nghiệp sản xuất, lựa chọn thiết bị cần bắt đầu từ kích thước vật sơn, loại sơn sử dụng và số giờ vận hành. Những thông tin này ảnh hưởng trực tiếp đến kết cấu, vật liệu, khả năng vệ sinh và kế hoạch bảo trì sau khi đưa vào sử dụng.

Các loại buồng phun sơn công nghiệp hiện nay

Phân loại theo phương thức thu gom sương sơn

Trong phạm vi sơn lỏng, hai nhóm thường gặp là buồng sơn lọc khô và buồng sơn màng nước. THIETBI88 đang tổ chức danh mục sản phẩm theo hai nhóm này. Xem danh mục buồng sơn tại THIETBI88.

Nhóm thiết bị	Đặc điểm cấu tạo	Điểm cần tính khi chế tạo
Lọc khô	Có khoang lắp vật liệu giữ sương sơn, quạt hút và đường dẫn khí	Diện tích lọc, độ kín khung lọc, khoảng trống thay vật tư
Màng nước	Có bể chứa, bơm tuần hoàn, máng phân phối và bề mặt tạo màng	Độ kín bể, khả năng phân phối nước, vị trí lấy bùn và vệ sinh

Buồng phun sơn công nghiệp dạng khô cần bố trí khung lọc dễ tháo lắp để thay vật tư khi tải sơn tăng. Dạng màng nước cần chú trọng khu vực thường xuyên tiếp xúc với nước và cặn sơn. Việc chọn cấu hình phải xét cả lượng sơn sử dụng và điều kiện bảo dưỡng tại xưởng.

Phân loại theo hình thức bố trí

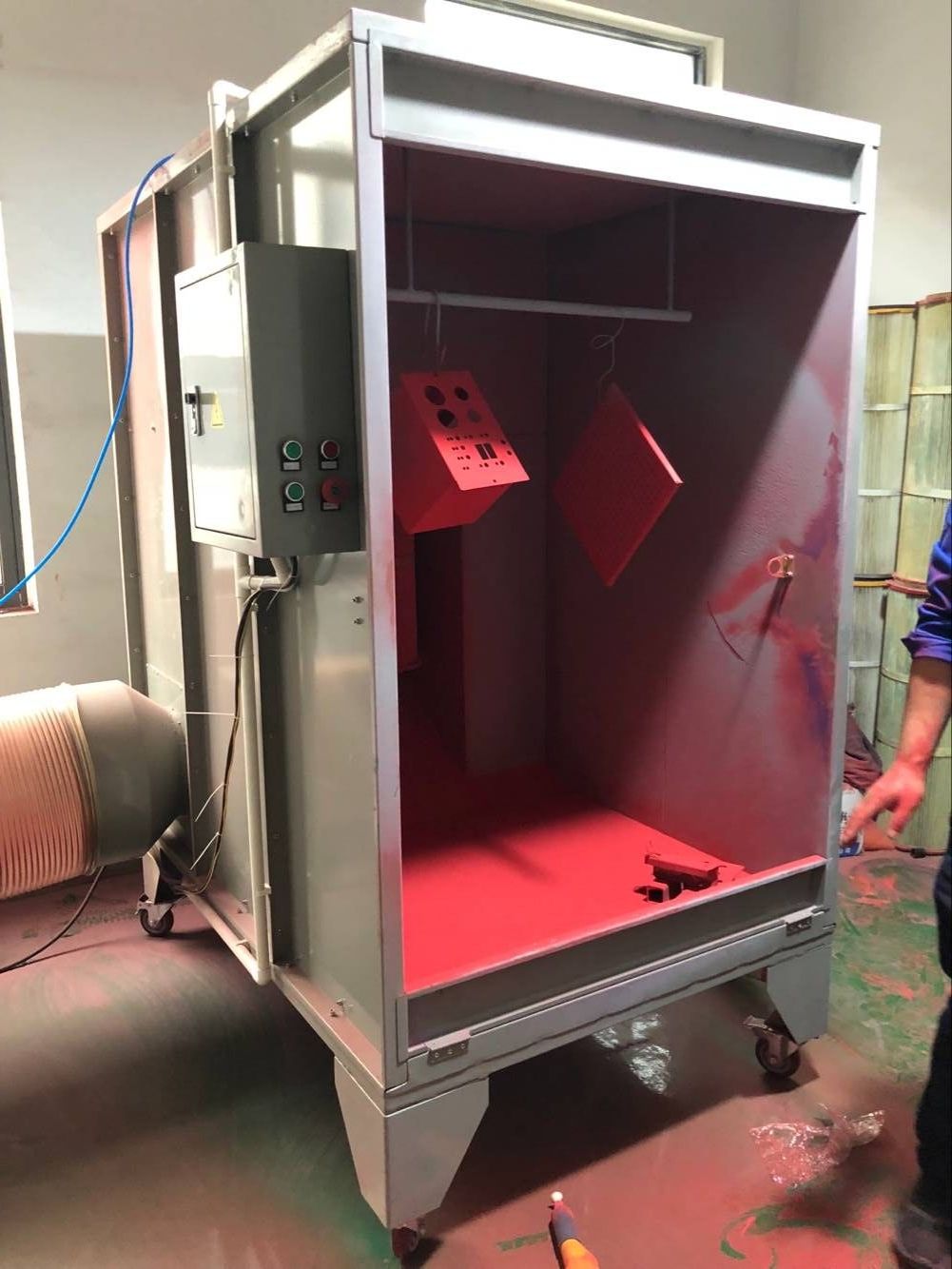

Ngoài phương thức thu gom, thiết bị còn có thể được bố trí hở mặt trước hoặc dạng phòng bao che. Kiểu hở thuận tiện khi đưa chi tiết vào bằng xe đẩy; kiểu phòng cần tính thêm cửa, nguồn khí cấp và không gian di chuyển.

Đây là cách phân loại theo hình thức làm việc, có thể kết hợp với cấu hình lọc khô hoặc màng nước. Không nên xem mọi kiểu bố trí là những công nghệ thu gom hoàn toàn tách biệt.

Cấu tạo buồng phun sơn công nghiệp gồm những bộ phận nào?

Cấu tạo buồng sơn có thể chia thành ba phần: kết cấu cơ khí, cụm thu gom và cụm vận hành. Cách phân chia này giúp khách hàng đối chiếu bản vẽ với thành phẩm dễ dàng hơn.

Bộ phận	Vai trò trong thiết bị
Khung chịu lực, vách và mái	Định hình không gian làm việc, đỡ các cụm lắp ghép
Khoang lọc hoặc cụm màng nước	Tiếp nhận sương sơn theo cấu hình lựa chọn
Quạt hút và cửa nối ống	Tạo dòng khí qua khu vực thao tác
Cửa thăm, khay hoặc bể chứa	Tạo lối tiếp cận để vệ sinh và lấy cặn
Tủ điều khiển	Điều khiển các cụm quạt, bơm và chức năng được thiết kế

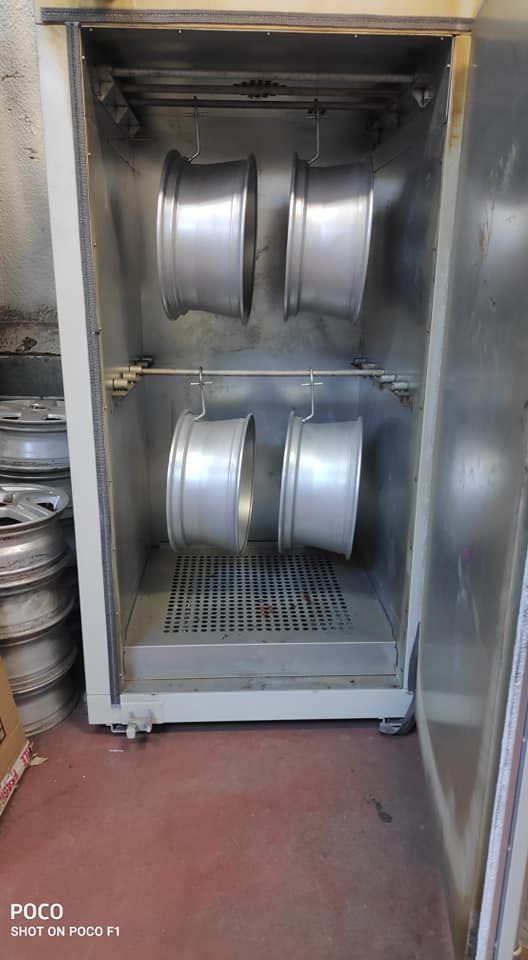

Đèn, bàn xoay hoặc giá treo	Bổ sung theo yêu cầu thao tác và hình dạng vật sơn

Khi chế tạo buồng phun sơn công nghiệp, vị trí cửa bảo trì cần được thể hiện ngay trên bản vẽ. Một bể chứa khó tiếp cận hoặc khung lọc bị che bởi thiết bị khác sẽ làm tăng thời gian dừng máy để vệ sinh.

Lưu ý về chức năng: thu gom hạt sơn và xử lý hơi dung môi là hai yêu cầu khác nhau. Không mặc định rằng chỉ có màng nước hoặc lớp lọc bụi là đã xử lý được toàn bộ hơi dung môi.

Buồng phun sơn công nghiệp làm bằng chất liệu gì?

Thép và tôn dùng cho kết cấu bao che

Khung và vách có thể được gia công từ thép hoặc tôn, với phương án bảo vệ bề mặt phù hợp vị trí sử dụng. Vật liệu phải đi cùng độ dày, gân tăng cứng và cách liên kết; chỉ ghi tên vật liệu chưa đủ để đánh giá độ bền.

Với buồng phun sơn công nghiệp có các tấm vách lớn, cần tính khả năng rung và biến dạng trong vận hành, vận chuyển. Các mép gấp, điểm bắt bu lông và vị trí đỡ quạt đều ảnh hưởng đến độ ổn định của kết cấu.

Inox tại khu vực tiếp xúc nước

Vật liệu chế tạo buồng sơn có thể được phối hợp theo từng bộ phận. Trang sản phẩm màng nước của THIETBI88 có mô tả lựa chọn tôn hoặc inox cho vách, bể và máng nước. Tham khảo cấu tạo sản phẩm màng nước.

Khi chọn inox, hồ sơ chế tạo cần ghi rõ loại vật liệu, chiều dày và phạm vi sử dụng. Khả năng làm việc lâu dài còn phụ thuộc thành phần nước tuần hoàn, hóa chất vệ sinh và chất lượng gia công mối hàn.

Không nên mặc định toàn bộ thiết bị cần dùng cùng một vật liệu. Phương án phối hợp có thể dành vật liệu chịu môi trường ẩm cho bể và máng, trong khi khung ngoài được lựa chọn theo điều kiện thực tế.

Độ bền và tuổi thọ buồng phun sơn công nghiệp

Tuổi thọ buồng sơn cần được đánh giá theo từng cụm. Khung vỏ, quạt, bơm và vật liệu lọc có chế độ hao mòn khác nhau, vì vậy không có một số năm sử dụng chung phù hợp mọi nhà máy.

Độ bền của buồng phun sơn công nghiệp chịu ảnh hưởng bởi:

• Điều kiện tiếp xúc: nước, cặn sơn và hóa chất vệ sinh tác động lên bề mặt vật liệu.
• Chất lượng chế tạo: độ kín bể, mối hàn, mép ghép và gân tăng cứng.
• Cường độ vận hành: số ca làm việc và lượng sơn phát sinh mỗi ngày.
• Khả năng bảo trì: độ thuận tiện khi thay lọc, lấy bùn và tiếp cận cụm quạt.

Khách hàng nên yêu cầu đơn vị chế tạo nêu tuổi thọ dự kiến theo cấu hình và điều kiện sử dụng cụ thể. Những dấu hiệu như rò nước, gỉ tại mối ghép, rung bất thường hoặc lực hút giảm cần được kiểm tra để xác định bộ phận cần sửa hoặc thay.

Quy trình sản xuất buồng phun sơn công nghiệp từ yêu cầu đến thành phẩm

Quy trình dưới đây là khung tham khảo cho gia công buồng sơn theo yêu cầu. Phạm vi thực hiện cần được xác định trong hồ sơ đặt hàng của từng công trình.

Bước 1: Tiếp nhận thông tin và khảo sát

Khách hàng cung cấp kích thước vật sơn, loại sơn, sản lượng, số vị trí phun và mặt bằng dự kiến. Khảo sát bổ sung đường đưa thiết bị vào xưởng, nguồn điện, vị trí nối ống và khu vực bảo trì.

Bước 2: Chốt bản vẽ và vật liệu

Bản vẽ buồng phun sơn công nghiệp cần thể hiện kích thước làm việc, kết cấu lắp ghép, vật liệu từng cụm, phương thức thu gom và các cửa tiếp cận. Hai bên xác định cấu hình trước khi chuyển sang gia công.

Bước 3: Gia công và lắp ráp

Vật liệu được cắt, chấn và tạo hình theo bản vẽ; khung, vách, bể hoặc khoang lọc được hàn hay lắp ghép theo thiết kế. Sau đó xử lý bề mặt, lắp quạt, bơm, đường nước và cụm điều khiển tương ứng.

Với dạng khô, cần kiểm tra độ khít của khung lọc. Với dạng màng nước, cần thử kín bể và kiểm tra phân phối nước trước khi hoàn thiện.

Bước 4: Kiểm tra thành phẩm và bàn giao

Thành phẩm được đối chiếu kích thước, vật liệu và khả năng tiếp cận bảo trì. Sau khi lắp tại công trình, cần chạy thử trong điều kiện thực tế để kiểm tra dòng khí, độ rung và hoạt động của các cụm. Hồ sơ bàn giao nên kèm bản vẽ hoàn công, hướng dẫn vận hành và danh sách vật tư thay thế.

Ứng dụng buồng phun sơn công nghiệp trong nhà máy

Nhà máy đồ gỗ và nội thất

Khi sơn cánh tủ, mặt bàn hoặc chi tiết ghế, không gian buồng cần phù hợp cả kích thước sản phẩm lẫn động tác xoay trở. Bố trí xe đẩy, giá treo và lối chuyển hàng hợp lý giúp công đoạn sơn kết nối với khu vực chờ khô.

Xưởng cơ khí và sản xuất thiết bị

Đối với vỏ máy, tủ kim loại hoặc khung chi tiết, buồng phun sơn công nghiệp cần tính thêm tải trọng đồ gá và khoảng trống thao tác quanh vật sơn. Nếu sản phẩm có nhiều hốc, cách đặt vật và hướng phun phải được xem xét cùng bố trí dòng khí.

Nhà máy sản xuất chi tiết nhựa

Với chi tiết nhựa có yêu cầu ngoại quan, việc bố trí giá đỡ và đường di chuyển cần hạn chế tiếp xúc vào bề mặt vừa sơn. Khả năng vệ sinh vách, khay và đồ gá cũng là yếu tố cần đưa vào yêu cầu chế tạo.

Các tình huống trên là ví dụ ứng dụng, không phải danh sách dự án đã thực hiện của doanh nghiệp.

Câu hỏi thường gặp

1. Cần gửi gì để đơn vị sản xuất lên phương án?

Nên gửi ảnh hoặc bản vẽ vật sơn, kích thước, loại sơn, sản lượng theo ca và mặt bằng lắp đặt. Thông tin về số súng phun hoạt động đồng thời giúp xác định quy mô khu vực làm việc.

2. Có nên chọn toàn bộ thân buồng bằng inox?

Cần xét môi trường tiếp xúc của từng bộ phận. Bể nước và khung ngoài có điều kiện làm việc khác nhau; phương án vật liệu nên dựa trên yêu cầu kỹ thuật và khả năng bảo trì.

3. Bao lâu cần thay vật liệu lọc?

Thời điểm thay phụ thuộc lượng sơn giữ lại, tình trạng lọc và hướng dẫn của nhà cung cấp. Nếu có thiết bị theo dõi chênh áp, nên sử dụng chỉ báo đó cùng kiểm tra thực tế thay vì áp một lịch chung cho mọi xưởng.

4. Có thể mở rộng thiết bị khi tăng sản lượng không?

Có thể xem xét nếu kết cấu và mặt bằng cho phép. Tuy nhiên, tăng chiều rộng buồng cần tính lại quạt, diện tích lọc, khí cấp và tuyến ống; không chỉ nối thêm vách.

5. Kiểm tra những gì khi nhận thành phẩm?

Cần đối chiếu vật liệu, kích thước, mối ghép, cửa bảo trì và danh sách thiết bị. Chạy thử sau lắp đặt giúp đánh giá vận hành thực tế; dạng màng nước cần kiểm tra thêm rò rỉ và sự phân phối nước.
