Thiết Kế Buồng Phun Sơn Theo Yêu Cầu

Thiết kế buồng phun sơn theo yêu cầu là gì?

Trong hoạt động sản xuất cơ khí, đồ gỗ, nội thất, thiết bị công nghiệp và nhiều ngành gia công khác, công đoạn sơn ảnh hưởng trực tiếp đến bề mặt thành phẩm. Tuy nhiên, mỗi doanh nghiệp lại có sản phẩm, diện tích nhà xưởng và quy trình sản xuất khác nhau. Vì vậy, sử dụng một mẫu buồng sơn cố định đôi khi không đáp ứng đầy đủ nhu cầu thực tế.

Thiết kế buồng phun sơn theo yêu cầu là phương án xây dựng kích thước, kết cấu, hệ thống hút, lọc, đường ống và các bộ phận liên quan dựa trên điều kiện vận hành cụ thể của từng nhà xưởng.

Thay vì lựa chọn thiết bị chỉ dựa trên kích thước bên ngoài, quá trình thiết kế buồng sơn cần xem xét đồng thời kích thước vật cần sơn, loại sơn sử dụng, số lượng sản phẩm, vị trí người thao tác, phương thức đưa sản phẩm vào buồng và không gian dành cho bảo trì.

Khách hàng có thể tham khảo thêm các dòng buồng phun sơn công nghiệp để lựa chọn cấu hình phù hợp với nhu cầu sản xuất.

Vì sao nên thiết kế buồng phun sơn riêng cho từng nhà xưởng?

Một xưởng sản xuất đồ gỗ có yêu cầu khác với xưởng sơn khung máy, tủ điện hoặc linh kiện kim loại. Kích thước sản phẩm càng khác nhau thì không gian thao tác, lưu lượng hút và cách bố trí thiết bị cũng cần thay đổi tương ứng.

Thiết kế buồng phun sơn theo yêu cầu giúp doanh nghiệp chủ động hơn trong việc bố trí thiết bị theo mặt bằng đang có.

Một số yếu tố thường được xem xét gồm:

• Kích thước dài, rộng, cao của sản phẩm cần sơn.
• Số lượng sản phẩm xử lý trong một ca.
• Loại sơn sử dụng trong quá trình sản xuất.
• Số lượng vị trí phun sơn.
• Phương thức đặt, treo hoặc di chuyển sản phẩm.
• Diện tích có thể bố trí buồng phun sơn công nghiệp.
• Vị trí lắp quạt hút và đường ống.
• Không gian vệ sinh, lấy cặn và bảo trì thiết bị.

Việc khảo sát đầy đủ những yếu tố này giúp phương án thiết kế buồng phun sơn theo yêu cầu sát hơn với hoạt động thực tế của nhà máy.

Các loại buồng phun sơn có thể thiết kế theo yêu cầu

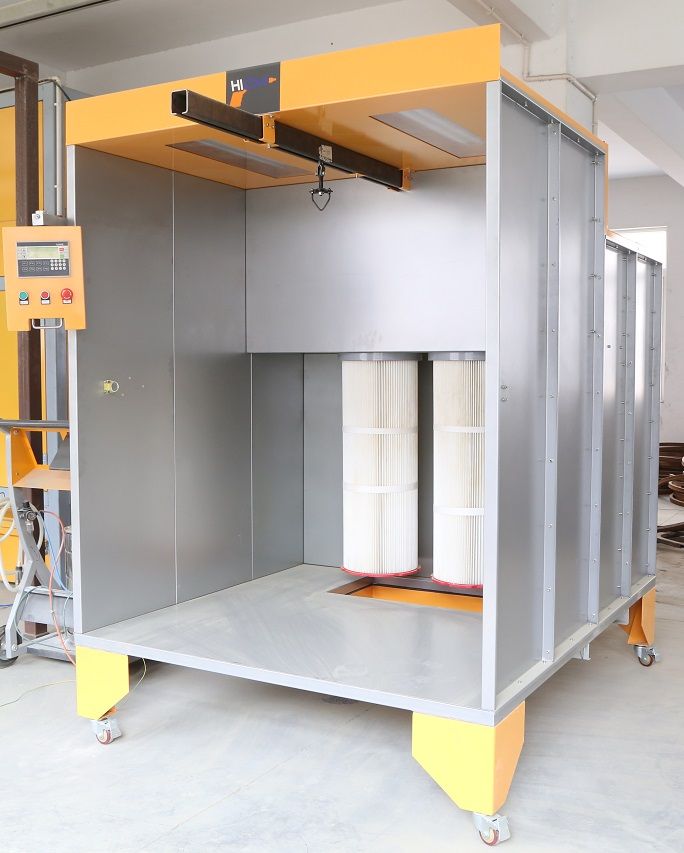

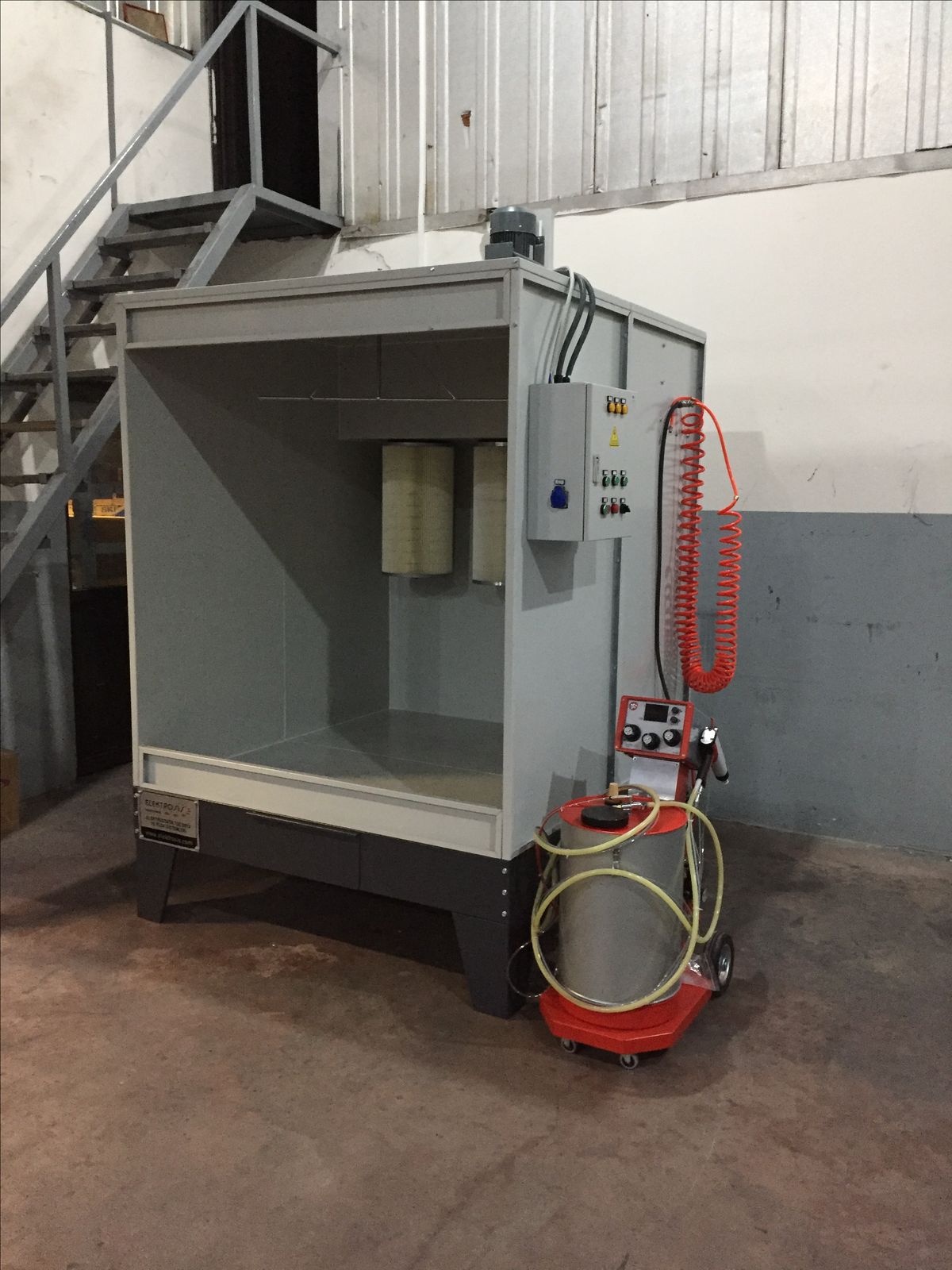

Buồng phun sơn khô

Buồng phun sơn khô sử dụng hệ thống vật liệu lọc để giữ lại một phần sương sơn phát sinh trong quá trình phun.

Kết cấu cơ bản có thể bao gồm:

• Khung buồng sơn.
• Vách bao che.
• Khoang lắp vật liệu lọc.
• Quạt hút.
• Đường dẫn khí.
• Hệ thống chiếu sáng.
• Tủ điều khiển.

Khi thiết kế buồng phun sơn theo yêu cầu dạng khô, vị trí lắp và tháo vật liệu lọc cần thuận tiện để người vận hành dễ kiểm tra, vệ sinh và thay thế khi cần thiết.

Buồng phun sơn màng nước

Buồng sơn màng nước sử dụng nước tuần hoàn để tiếp xúc và giữ lại một phần sương sơn phát sinh trong khu vực làm việc.

Thiết bị thường có các bộ phận như:

• Vách tạo màng nước.
• Bể chứa nước.
• Bơm tuần hoàn.
• Hệ thống phân phối nước.
• Quạt hút.
• Đường ống dẫn khí.
• Khu vực thu gom cặn sơn.
• Tủ điều khiển.

Với dạng này, thiết kế buồng phun sơn theo yêu cầu cần đặc biệt quan tâm đến bể nước, khu vực vệ sinh, khả năng lấy cặn và không gian tiếp cận các bộ phận bên trong.

Những thông số cần cung cấp khi thiết kế buồng phun sơn

Để xây dựng phương án phù hợp, doanh nghiệp nên chuẩn bị một số thông tin ban đầu.

Kích thước sản phẩm cần sơn

Đây là dữ liệu quan trọng khi xác định chiều rộng, chiều cao và chiều sâu của buồng phun sơn công nghiệp.

Không nên thiết kế kích thước buồng chỉ vừa bằng sản phẩm. Cần tính thêm khoảng trống cho người vận hành, súng phun, xe đẩy, giá treo hoặc thiết bị hỗ trợ.

Số lượng sản phẩm

Sản lượng theo giờ hoặc theo ca ảnh hưởng tới cách tổ chức khu vực phun sơn.

Xưởng xử lý vài sản phẩm lớn mỗi ngày sẽ có phương án khác với dây chuyền liên tục xử lý nhiều chi tiết nhỏ.

Loại sơn sử dụng

Doanh nghiệp cần cung cấp loại sơn đang sử dụng để đơn vị thiết kế buồng phun sơn theo yêu cầu có cơ sở lựa chọn vật liệu và phương án thu gom phù hợp.

Diện tích nhà xưởng

Mặt bằng quyết định rất lớn tới vị trí đặt buồng sơn, quạt hút và tuyến đường ống.

Nếu không gian hạn chế, thiết kế cần tính toán kỹ để không ảnh hưởng đến lối vận chuyển nguyên liệu, máy móc và khu vực sản xuất xung quanh.

Hệ thống quạt hút trong buồng phun sơn

Quạt là một trong những bộ phận quan trọng của hệ thống hút sơn. Quạt tạo dòng khí di chuyển qua khu vực thao tác và đưa khí theo tuyến xử lý đã thiết kế.

Việc lựa chọn quạt không nên chỉ căn cứ vào công suất động cơ. Cần xem xét lưu lượng, áp suất, chiều dài đường ống, trở lực của bộ lọc và cấu hình toàn hệ thống.

Doanh nghiệp có thể tham khảo thêm các dòng cánh quạt công nghiệp để tìm hiểu các thiết bị liên quan đến hệ thống thông gió và hút khí trong nhà xưởng.

Khi thiết kế buồng phun sơn theo yêu cầu, quạt hút cần được tính cùng với toàn bộ hệ thống thay vì lựa chọn riêng lẻ.

Vai trò của đường ống gió

Sau khi khí được hút khỏi khu vực phun sơn, hệ thống cần có đường dẫn phù hợp để đưa dòng khí đến vị trí xử lý hoặc vị trí được thiết kế.

Ống gió công nghiệp có thể được bố trí theo nhiều hướng khác nhau tùy mặt bằng nhà xưởng.

Một tuyến ống cần cân nhắc:

• Đường kính hoặc tiết diện ống.
• Tổng chiều dài tuyến.
• Số lượng co, cút và nhánh.
• Vị trí kết nối với quạt.
• Không gian treo hoặc đỡ đường ống.
• Vị trí thuận tiện để kiểm tra và vệ sinh.

Tham khảo thêm các loại ống gió công nghiệp được sử dụng trong các hệ thống thông gió, hút khí và xử lý môi trường nhà xưởng.

Buồng phun sơn và hệ thống hút bụi nhà xưởng

Trong nhiều nhà máy, khu vực phun sơn chỉ là một công đoạn trong toàn bộ dây chuyền sản xuất. Những công đoạn trước đó như cắt, chà nhám, gia công gỗ hoặc cơ khí có thể phát sinh bụi.

Do đó, ngoài thiết kế buồng phun sơn theo yêu cầu, doanh nghiệp có thể cần bố trí riêng hệ thống hút bụi công nghiệp cho từng khu vực sản xuất.

Hai hệ thống cần được khảo sát dựa trên loại chất phát sinh và đặc điểm dây chuyền, tránh mặc định sử dụng chung một phương án cho mọi khu vực.

Xem thêm: Hệ thống hút bụi công nghiệp.

Cấu tạo buồng phun sơn thiết kế theo yêu cầu

Tùy từng công trình, một buồng phun sơn công nghiệp có thể được cấu thành từ nhiều bộ phận khác nhau.

Khung và vách buồng

Khung chịu trách nhiệm định hình thiết bị và làm vị trí liên kết cho vách, quạt, đường ống hoặc các cụm phụ trợ.

Kích thước và vật liệu được lựa chọn theo quy mô của từng công trình.

Hệ thống thu gom sương sơn

Đây có thể là hệ thống lọc khô hoặc hệ thống màng nước tùy theo phương án thiết kế buồng phun sơn theo yêu cầu.

Quạt hút

Quạt tạo dòng khí qua khu vực thao tác và hỗ trợ đưa khí vào tuyến xử lý.

Hệ thống đường ống

Đường ống kết nối buồng sơn với quạt hoặc các thiết bị khác trong hệ thống.

Tủ điều khiển

Tùy cấu hình, tủ điện có thể điều khiển quạt, bơm nước hoặc những thiết bị được tích hợp trong hệ thống.

Hệ thống chiếu sáng

Khu vực phun cần được bố trí ánh sáng phù hợp để người vận hành dễ quan sát bề mặt sản phẩm trong quá trình làm việc.

Quy trình thiết kế buồng phun sơn theo yêu cầu

Bước 1: Tiếp nhận nhu cầu

Khách hàng cung cấp kích thước sản phẩm, mặt bằng, loại sơn, sản lượng và nhu cầu sử dụng.

Bước 2: Khảo sát vị trí lắp đặt

Kiểm tra không gian nhà xưởng, đường vận chuyển thiết bị, nguồn điện, vị trí đặt quạt và hướng bố trí đường ống.

Bước 3: Xây dựng phương án

Dựa trên dữ liệu khảo sát để xác định kích thước buồng, hình thức thu gom sương sơn, vị trí quạt và tuyến ống.

Bước 4: Gia công thiết bị

Khung, vách, khoang lọc, bể nước và các chi tiết liên quan được gia công theo phương án đã xác định.

Bước 5: Lắp đặt hệ thống

Buồng sơn, quạt hút, đường ống và thiết bị phụ trợ được bố trí tại vị trí sử dụng.

Bước 6: Kiểm tra vận hành

Sau khi hoàn thành, hệ thống được kiểm tra hoạt động của quạt, bơm, dòng khí và các bộ phận liên quan trước khi đưa vào sử dụng.

Quy trình thiết kế buồng phun sơn theo yêu cầu cần gắn với điều kiện thực tế của từng công trình thay vì áp dụng một kích thước cố định cho mọi nhà máy.

Thiết kế kích thước buồng phun sơn theo sản phẩm

Một trong những lợi ích đáng chú ý của phương án đặt làm là khả năng tùy chỉnh kích thước.

Ví dụ:

Nhu cầu sản xuất	Hướng thiết kế
Sơn linh kiện nhỏ	Buồng nhỏ gọn, bố trí bàn hoặc giá đỡ
Sơn đồ gỗ	Tăng không gian thao tác và xoay sản phẩm
Sơn tủ điện	Thiết kế chiều cao phù hợp sản phẩm
Sơn khung máy	Tăng chiều rộng và chiều sâu khu vực thao tác
Sơn sản phẩm kích thước lớn	Thiết kế buồng riêng theo kích thước thực tế
Dây chuyền sản xuất	Kết hợp buồng sơn với khu vực cấp – chuyển sản phẩm

Vì vậy, trước khi thiết kế buồng phun sơn theo yêu cầu, doanh nghiệp nên xác định cả kích thước sản phẩm hiện tại và khả năng thay đổi sản phẩm trong tương lai.

Những lưu ý khi bố trí buồng phun sơn trong nhà xưởng

Ngoài kích thước thiết bị, vị trí lắp đặt cũng cần được tính toán từ đầu.

Không nên đặt buồng sơn tại vị trí làm cản trở luồng vận chuyển hàng hóa. Đồng thời cần dành khoảng trống để tiếp cận quạt, bộ lọc, bể nước và các khu vực thường xuyên cần vệ sinh.

Đường ống càng phức tạp, nhiều đoạn chuyển hướng thì phương án tính toán quạt càng cần được xem xét kỹ.

Khi thiết kế buồng phun sơn theo yêu cầu, cũng nên tính trước vị trí mở rộng hoặc thay đổi dây chuyền nếu doanh nghiệp có kế hoạch tăng sản lượng.

Ứng dụng của buồng phun sơn công nghiệp

Buồng phun sơn công nghiệp có thể được bố trí trong nhiều lĩnh vực sản xuất như:

• Xưởng sản xuất đồ gỗ.
• Nhà máy nội thất.
• Xưởng cơ khí.
• Sản xuất tủ điện.
• Gia công khung máy.
• Sản xuất thiết bị công nghiệp.
• Gia công sản phẩm kim loại.
• Sản xuất linh kiện.
• Sơn các chi tiết máy.
• Các dây chuyền cần công đoạn hoàn thiện bề mặt.

Mỗi lĩnh vực có kích thước và cách vận hành khác nhau, vì vậy phương án thiết kế buồng phun sơn theo yêu cầu cần được xây dựng riêng cho từng nhu cầu.

Thiết kế buồng phun sơn theo yêu cầu tại Quạt Công Nghiệp Hòa Phát

CÔNG TY TNHH SX – TM QUẠT CÔNG NGHIỆP HÒA PHÁT hoạt động trong lĩnh vực thiết bị quạt và các hệ thống phục vụ thông gió, hút bụi, đường ống và buồng phun sơn công nghiệp.

Đối với khách hàng cần thiết kế buồng phun sơn theo yêu cầu, phương án có thể được xây dựng dựa trên kích thước vật sơn, diện tích bố trí và quy trình vận hành của từng nhà xưởng.

Việc kết hợp buồng sơn với quạt hút phòng sơn, ống gió công nghiệp và các thiết bị liên quan giúp toàn bộ hệ thống được xem xét đồng bộ ngay từ giai đoạn thiết kế.
